エタックのバッテリ受託試験は、自社製環境試験装置と充放電設備を駆使し、性能・耐久・安全性を総合評価。EV/HEV/PHEV向けに多様な試験に対応し、規格準拠の信頼性検証を提供します。

試験の依頼・相談・お見積り

エタックのバッテリ評価設備

性能確認試験、耐久試験、SOC調整、各種測定などに対応します。

エタックの試験所では、BEV（バッテリー電気自動車）、HEV（ハイブリッド電気自動車）、PHEV（プラグインハイブリッド電気自動車）など、電動化が進む車両に搭載されるバッテリーパックの受託試験を実施しています。バッテリーに加え、モーター、インバーター、冷却回路、ハーネス類、コネクターなど、EVのパワートレイン関連部品の評価も可能です。さらに、コックピット、外装・内装部品、AD/ADAS（先進運転支援システム）、エアバッグなどの安全部品についても、各種評価に対応しています。

性能評価

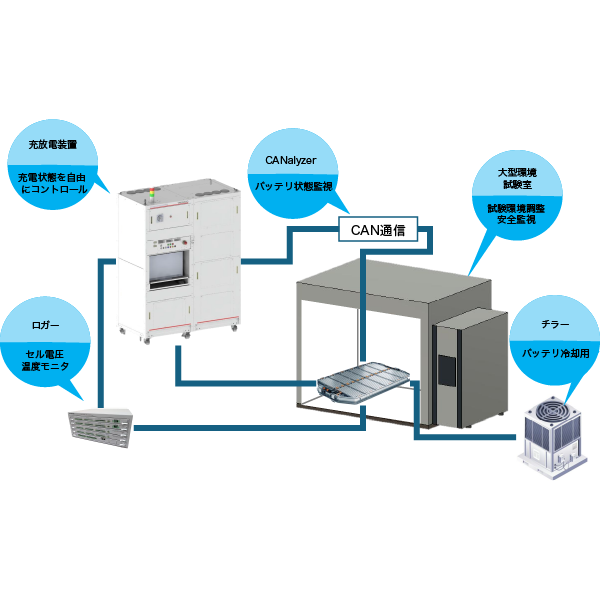

BEV、HEV/PHEVの様々な走行パターンを充放電試験機および周辺機器で再現

フィールド環境を再現

バッテリの安全監視も実施

状態監視

出力は問題無いか

想定したSOCに到達するか

各セルの放電状況

内部抵抗の変化は

温度の変化/外観の変化

運転パターン

フィールド環境で想定される運転パターンを再現

市街地走行、高速走行、山岳地帯走行、急速充電、電力回生など

走行→放電、充電/回生→充電

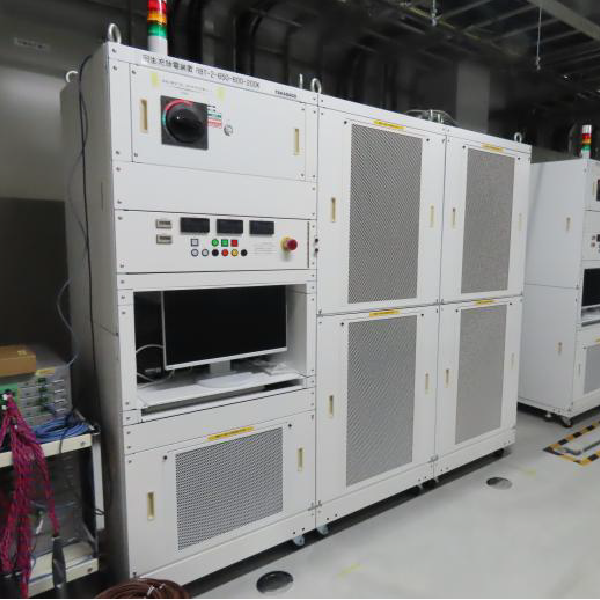

充放電装置

保有充放電試験機	仕様	通信	概要	保有台数
200KW機	650V_600A	CAN通信可能	BEV用LIBに適した仕様	2台
100KW ブースト接続機	750V_400A	CAN通信可能	要求に合わせて組合せ	4台
40KW機	400V_300A	通信機能なし	HEVやモジュールに対応	1台
400KW機	1000V_750A	CAN通信可能	オールマイティーに対応	1台

100KWブースト接続機

組合せにより仕様をブーストし幅広い試験に対応

100KWの試験機を2台ブースト接続すると200KW

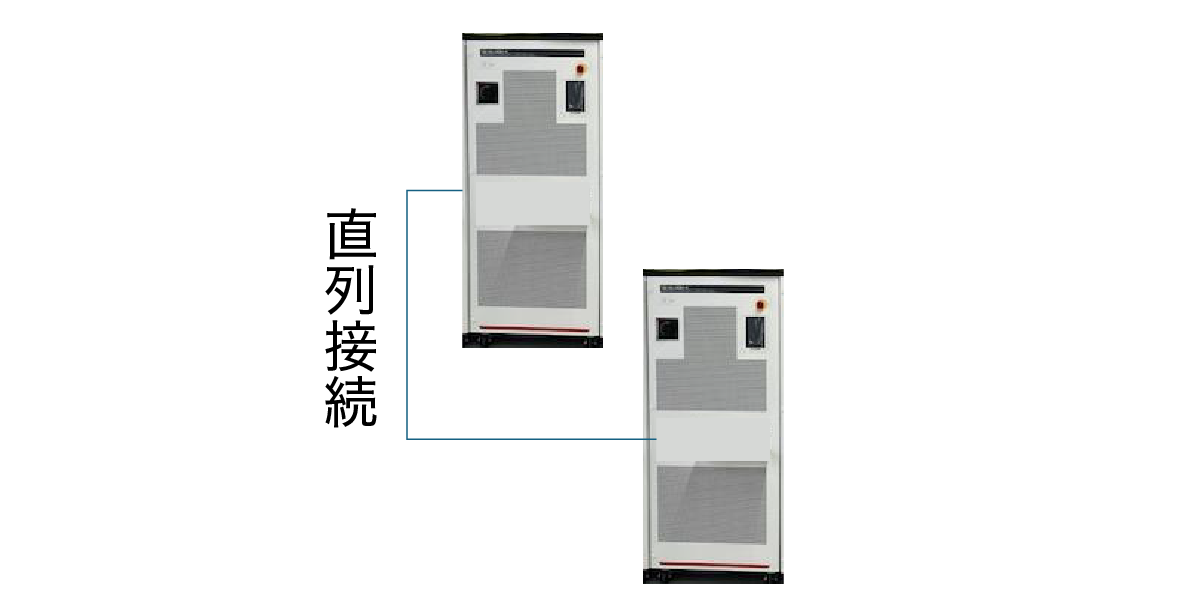

直列に2台ブーストすると最大電圧が2倍

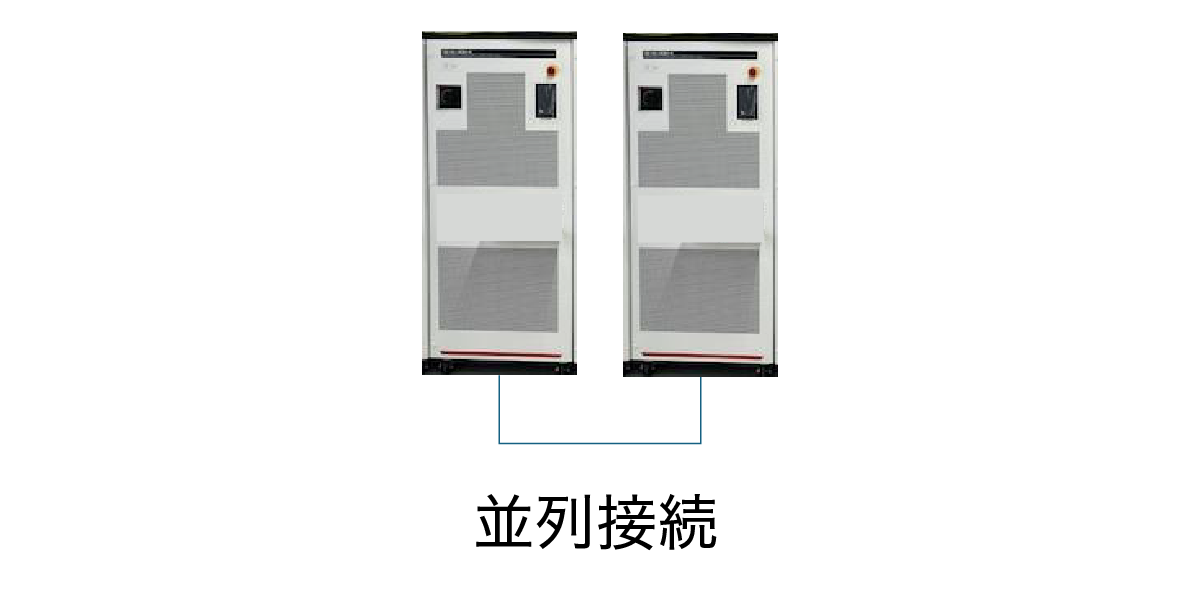

並列に2台ブーストすると最大電流が2倍

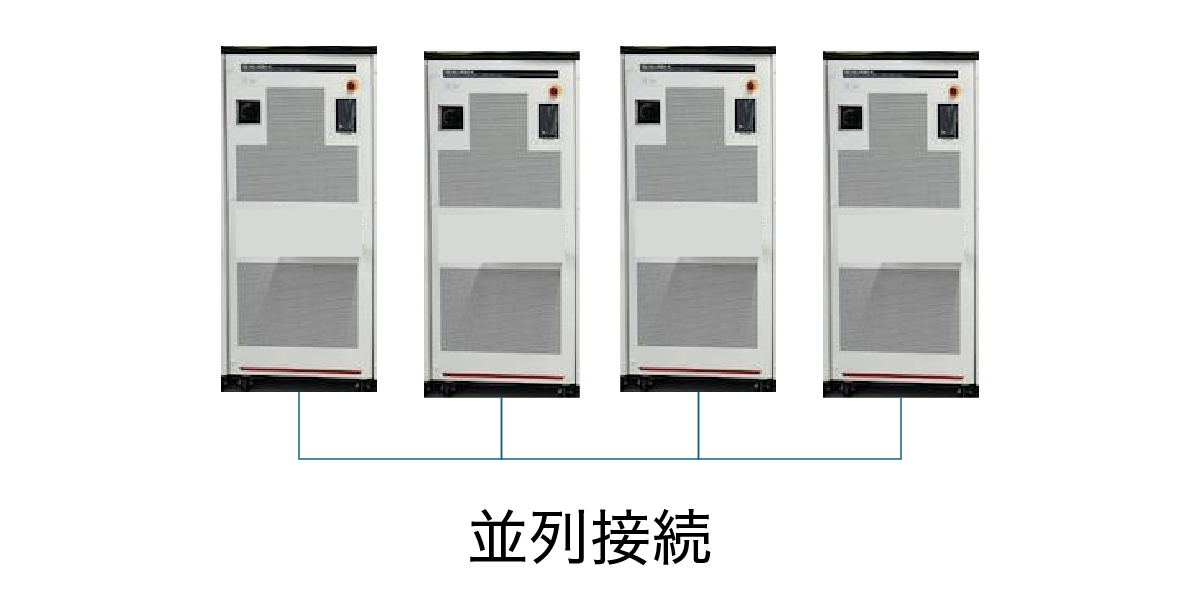

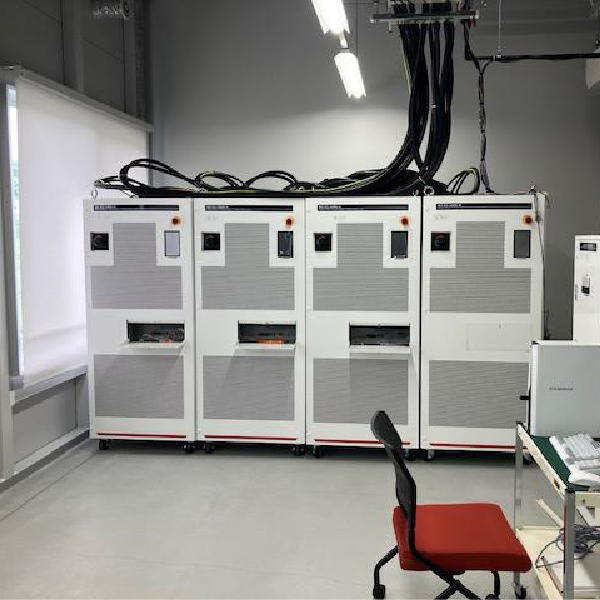

ETACでは4台保有

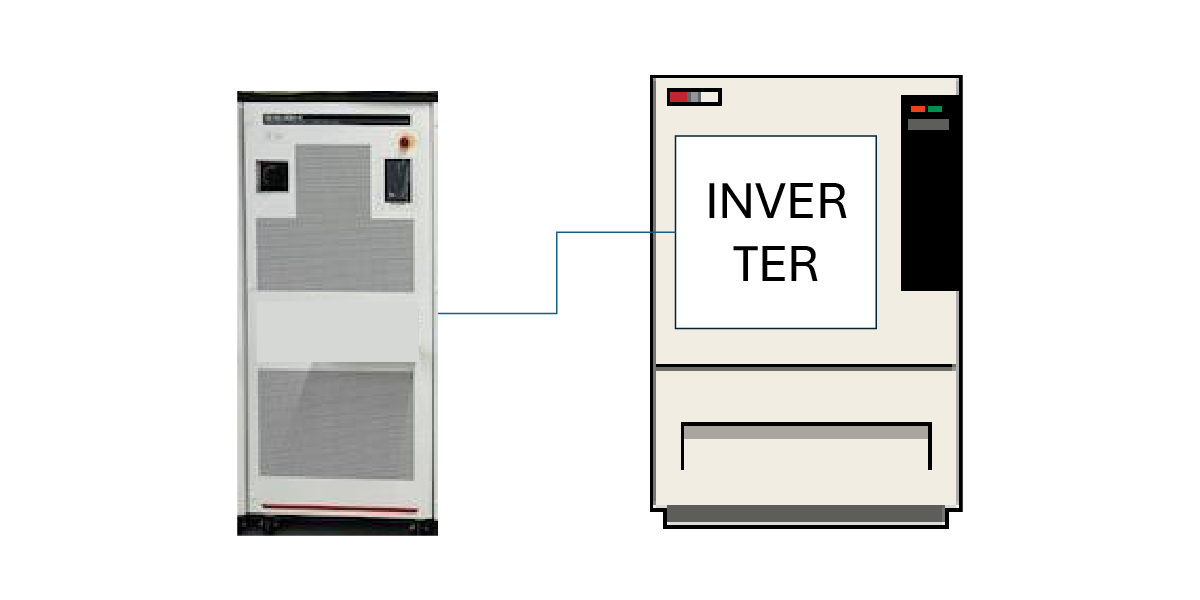

インバーター評価の作動電源としても活用可能

疑似的なバッテリとして活用

出力、回生を再現

CAN通信による状態監視

試験の依頼・相談・お見積り

代表的な試験装置の紹介

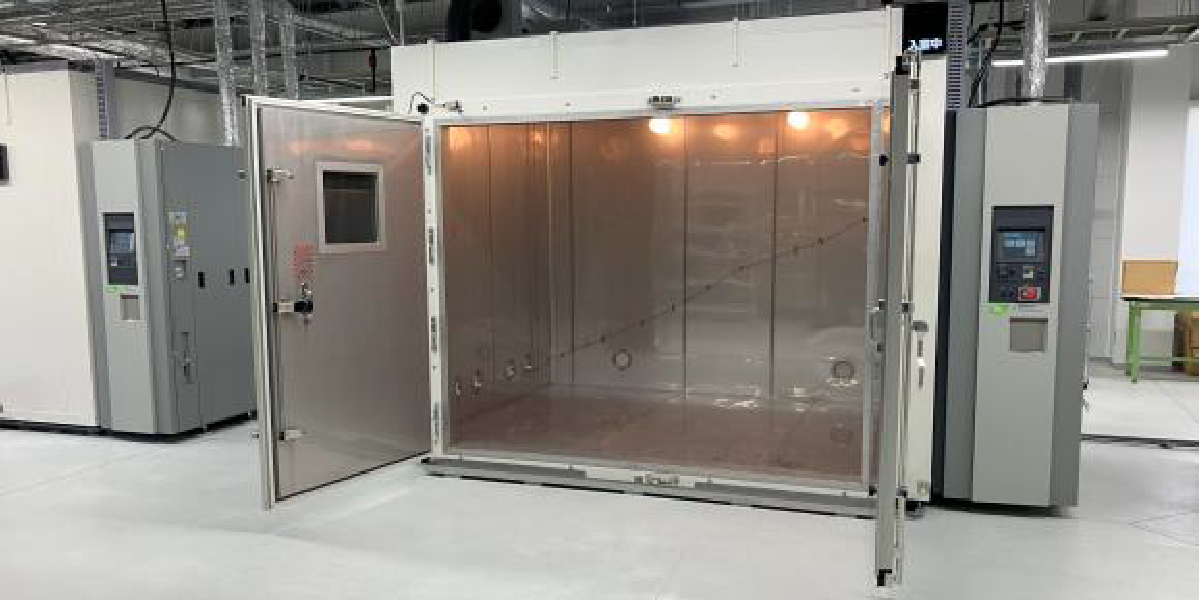

大型環境試験室

温度範囲	湿度範囲	試験室寸法(WxHxDmm)	床面積	床面耐荷重	保有台数
-40℃～120℃	20%RH～95%RH	5000x2450x3000	15.0m²	1000㎏/m²	2室
-40℃～80℃	20%RH～95%RH	W3470xH2200xD2570	8.9m²	1000㎏/m²	2室
-30℃～80℃	15%RH～95%RH	W2800xH2200xD2000	5.6m²	1000㎏/m²	6室

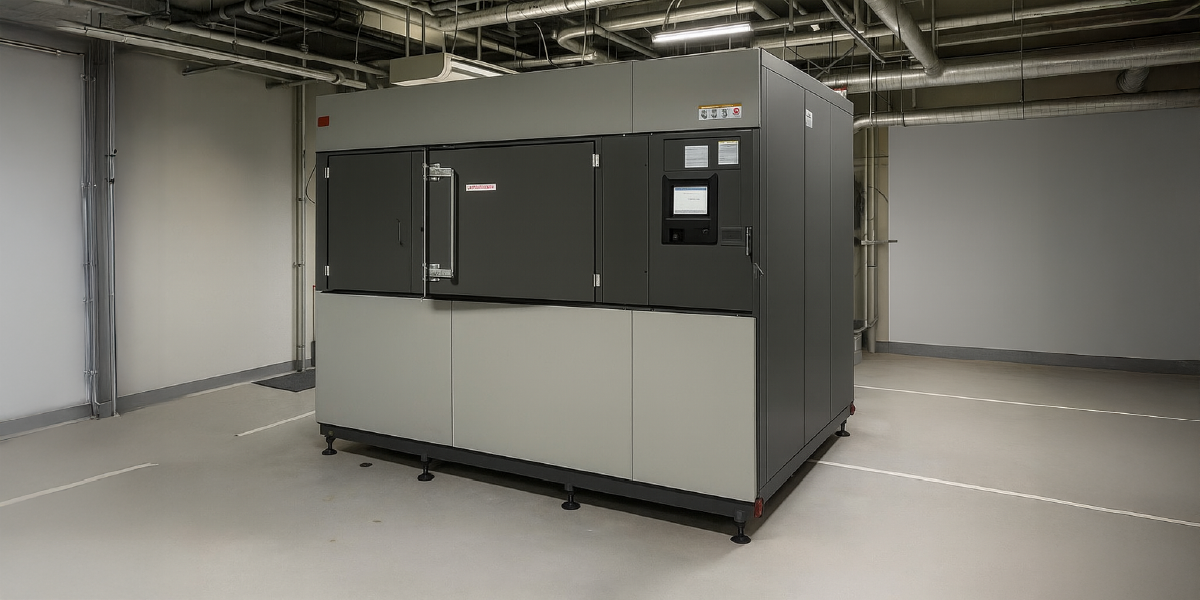

温度サイクル試験器

温度範囲	試験室寸法(WxHxDmm)	内容積	温度変化速度	温度変化方式	保有台数
-65℃⇔200℃	700x600x600	250L	-40℃⇔80℃ 5分以内	ダンパー切替式	15台
-65℃⇔200℃	1500x600x600	540L	-40℃⇔80℃ 5分以内	ダンパー切替式	3台
-89℃⇔220℃	770x610x650	305L	-40℃⇔80℃ 5分以内	エレベータ式	2台
-70℃⇔200℃	1100x950x800	836L	-40℃⇔80℃ 10分以内	急速温度変化	4台

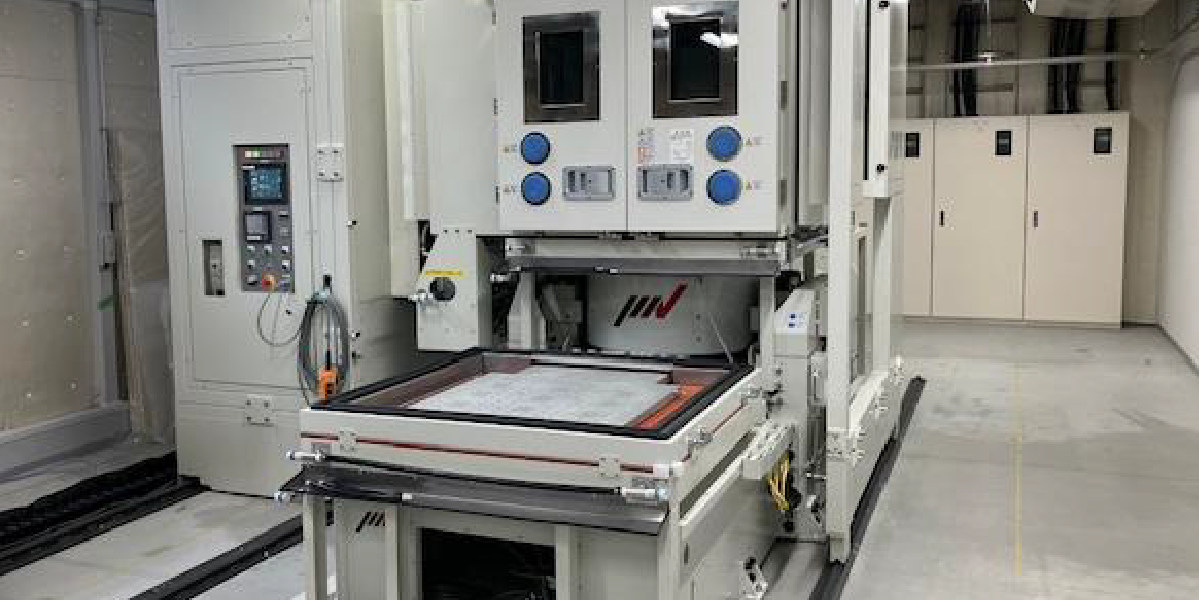

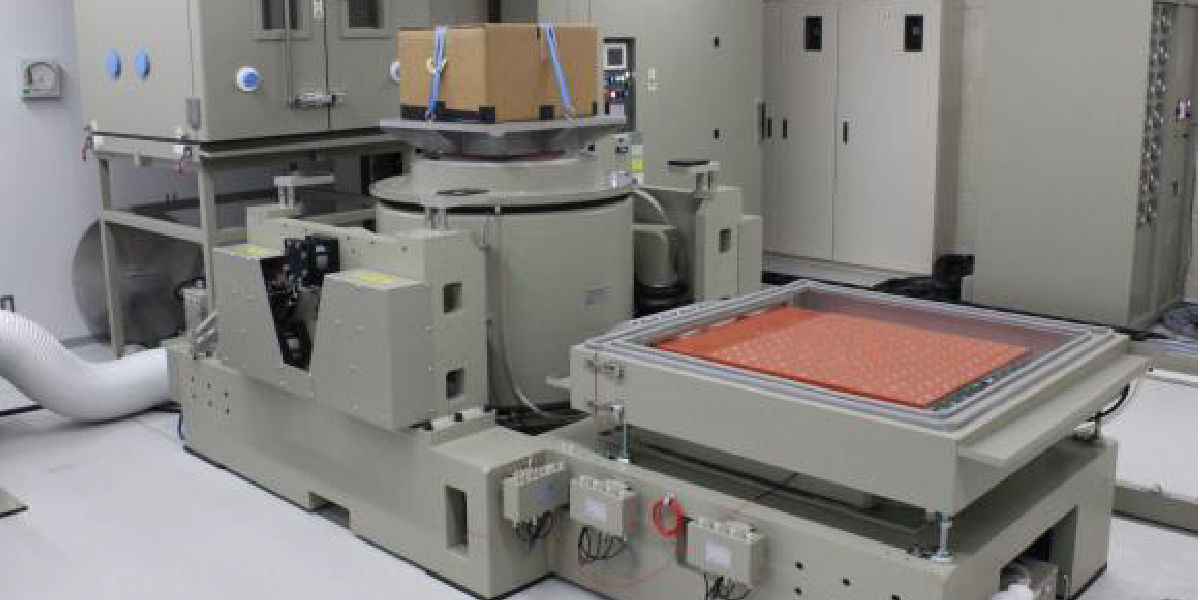

振動試験機（温度複合垂直水平加振）

サイン、ランダム加振力	ショック加振力	テーブルサイズ(mm)	ストローク	速度	最大搭載質量	保有台数
100KN	250KN	1200×1200	80㎜p-p	1.8m/s	1000kg	1台
60KN	150KN	700×700	60㎜p-p	1.8m/s	500kg	1台
45KN	90KN	750×750	76.2㎜p-p	3.5m/s	600kg	1台
40KN	80KN	1000×1000	100㎜p-p	2.4m/s	600kg	1台

試験事例の紹介

エタックでは、EV（電気自動車）が直面する過酷な条件を想定した、温度・湿度、振動、衝撃、塩水噴霧、ガス腐食、耐水性、耐薬品性など、各種環境試験に対応しています。さらに、充放電装置を用いた通電評価や、電圧・電流・絶縁抵抗・温度などの各種性能確認試験にも対応可能です。試験後の外観・状態の観察や評価についても、柔軟に対応いたします。
