基本性能
- 内寸法：W600×H750×D600 mm、W700×H950×D700mm、W1000×H1000×D800
- 内容量：270L、465L、800L
- 温度範囲：-40℃～+100℃、-70℃～+100℃、-60℃～+100℃
- 湿度範囲：20%RH～98%RH
- 温湿度偏差：±0.3℃ ±2.5％RH以内
製品特徴
長時間連続運転
HIFLEX NEO-Eは、独自開発の水蒸気回収システムを搭載。たった一回の給水で85℃／85%RHの試験を連続で最大1000時間行うことができます。
加湿水殺菌機能
HIFLEX NEO-Eには、試験トラブルを未然に防ぐ安心の機能を搭載しています。トラブルの多くは水回路に原因があります。そこでエタックは加湿水の水質に着目。UV照射による加湿水殺菌機能を搭載することで水を原因とするトラブルを未然に防止します。
冷凍能力最適制御システム
HIFLEX NEO-EはDCインバーターロータリー冷凍機を標準装備。サンプルの発熱負荷を低減します。併せて温湿度の安定時には冷却出力を抑え、逆に熱負荷が高い時には、その変化に追従。自動的に冷却能力を調整することで高い省エネ性能を実現しました。
結露運転防止機能
結露も試験トラブルの原因になります。そこで試料の結露を防止する結露防止運転機能を搭載しました。試験を開始したら設定温度に達するまで加湿を制御。そして、試験が終了したら槽内の加湿水を排水し23℃にまで戻して待機します。
環境性能
低GWP冷媒R448を採用
HIFLEX NEO-Eは高い基本性能と併せて、高い環境性能も備えています。低GWP冷媒R448を採用することで、従来と比べて約65%の環境負荷の低減を実現。
操作性
ユーザーフレンドリー機構の数々
HIFLEX NEO-Eは、半世紀にわたるエタックの現場のフィードバックによって開発されたユーザーフレンドリー機構が随所に備わっています。
オプション
+150℃仕様
+180℃仕様
シリコン栓
全面ガラス扉
大型観察窓
純水器
電源ケーブル（8m）
棚板・棚受（耐荷重50kg）
電源ケーブル（3m）
本体固定金具
追加給水タンク
追加ケーブル孔（丸型φ50）
追加ケーブル孔（角型）
追加ケーブル孔（丸型φ120）
検査成績書
校正証明書
SUS冷却コイル仕様
高分子センサ式湿度計
低シロキサンガス仕様
停電自動復帰機能
棚板・棚受（耐荷重15㎏）
床面補強
棚柱補強（200kg）
シグナルタワー
回転警告灯
追加過昇温防止器
非常停止スイッチ
デフロスト装置
ノンフロスト装置
アーム式端末固定台
スマートコネクト（専用端末）
スマートコネクト用固定台
ペーパーレス記録計
RS485インターフェース
温湿度出力端子
リセット付積算時間計
コンセント
チャンバ本体用バット
棚板・棚受（耐荷重30㎏）
操作孔付き内扉
電源ケーブル（5m）
関連情報
仕様詳細
低温恒温恒湿器 HIFLEX NEO-E FXtype
型式 | FX412N-E | FX422N-E | FX432N-E | FX711N-E | FX721N-E | FX731N-E | FX631N-E |
温度範囲 | -40 ℃～+100℃ オプションで最大+180℃ | -70 ℃～+100℃ オプションで最大+180℃ | -60 ℃～+100℃ オプションで最大+180℃ | ||||
湿度範囲 | 20～98％RH（カタログ P9- ノンフロスト範囲：温湿度制御可能範囲表参照） | ||||||
温度上昇時間 | 45分以内 -40℃から+100℃まで | 50分以内 -40℃から+100℃まで | 45分以内 -40℃から+100℃まで | 55分以内 -70 ℃から+100℃まで | 70分以内 -70 ℃から+100℃まで | 50分以内 -70 ℃から+100℃まで | 50分以内 -70 ℃から+100℃まで |
温度下降時間 | 40分以内 +20℃から-40℃まで | 45分以内 +20℃から-40℃まで | 40分以内 +20℃から-40℃まで | 90分以内 +20 ℃から-70 ℃まで | 100分以内 +20 ℃から-70 ℃まで | 100分以内 +20 ℃ から-60℃まで | |
温度変化速度（上昇） | 3.5℃/分 -26℃から+86℃まで | 3.0℃/分 -26℃から+86℃まで | 4.0℃/分 -26℃から+86℃まで | 3.0℃/分 -53℃から+83℃まで | 2.5℃/分 -53℃から+83℃まで | 3.5℃/分 -53℃から+83℃まで | 3.5℃/分 -44℃から+84℃まで |
温度変化速度（下降） | 3.5℃/分 +86℃から-26℃まで | 3.0℃/分 +86℃から-26℃まで | 3.5℃/分 +86℃から-26℃まで | 2.0℃/分 +83℃から-53℃まで | 1.7℃/分 +83℃から-53℃まで | 1.3℃/分 +83℃から-53℃まで | 1.3℃/分 +84℃から-44℃まで |
温湿度変動 | ±0.3℃/±2.5 ％rh | ||||||
温湿度勾配 | 温度運転時 3.0℃｜温湿度運転時 1.5℃/5.0％rh | ||||||
空間温湿度偏差 | 温度運転時 2.5℃｜温湿度運転時 1.5℃/5.0％rh | ||||||
運転可能周囲温度範囲 | +5℃～+40℃ | ||||||
内寸法 （W×H×Dmm） | 600×750×600 | 700×950×700 | 1000×1000×800 | 600×750×600 | 700×950×700 | 1000×1000×800 | |
内容量 （リットル） | 270 | 465 | 800 | 270 | 465 | 800 | |

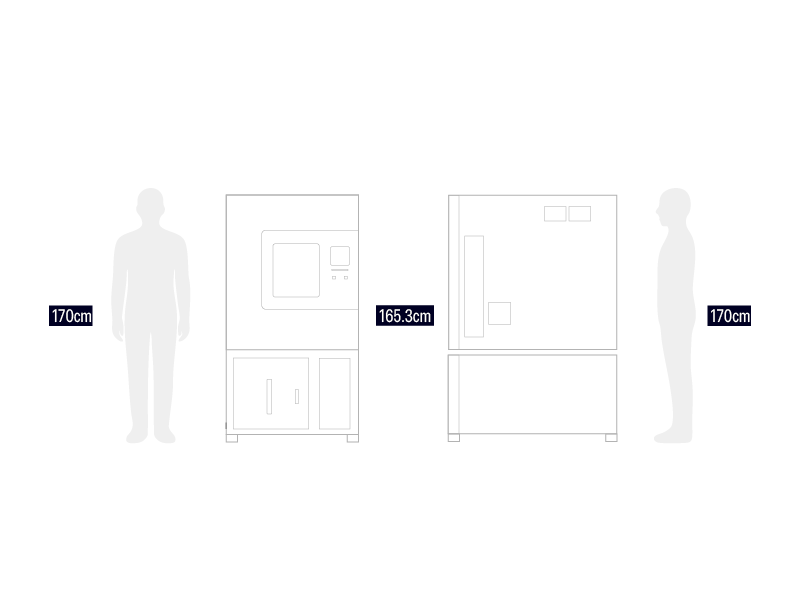

外寸法 （W×H×Dmm） | 880×1653×1195 | 980×1853×1295 | 1280×1914×1395 | 880×1664×1195 | 980×1864×1295 | 1280×1914×1395 | |
質量（kg） | 315 | 378 | 543 | 405 | 468 | 633 | |
外装鋼板 | ボンデ鋼板 （焼付塗装仕上げ） | ||||||
内槽鋼板 | ステンレス鋼板 （SUS304） | ||||||
送風機 | シロッコファン | ||||||
冷凍機 | DCインバータ制御空冷ロータリ冷凍機 | DCインバータ制御空冷ロータリ冷凍機×2基 | DCインバータ制御空冷ロータリ冷凍機及び定速ロータリ冷凍機（2元冷凍方式） | ||||
冷媒 | R-448A | R-448A+HFC-23 | R-448A+R-469A | ||||
加温ヒータ | ニクロムストリップヒータ | ||||||
加湿ヒータ | シーズドヒータ （SUS316L） | ||||||
冷却器 | プレートフィンコイル | ||||||
制御センサ | JIS C1604 3線式測温抵抗体 Pt100 | ||||||
制御方式 | PID制御 | ||||||
表示方式 | LED表示 | ||||||
表示分解能 | 0.1℃/1%RH | ||||||
設定方式 | 本体設定器を用いたキーイン方式/スマートコネクト(オプション)またはwebブラウザ搭載の端末による入力方式 | ||||||
メモリ容量 | 8GB | ||||||
イーサネット | 10BASE-T/100BASE-TX AUTO-MDIX対応 RJ45コネクタ×1チャンネル | ||||||
USB | USB2.0 TYPE A コネクタ×2チャンネル | ||||||
電源 | AC200V 3φ 50/60Hz 電圧変動幅±10％ | ||||||
加湿水 | イオン交換水又は蒸留水（0.1～10μS/cm） | ||||||
最大負荷電流 （A） | 25 | 41 | 33 | 35 | 43 | ||
運転電流 （A） | 20 | 28 | 20 | 28 | |||
排熱量 （kW） | 0.5～4.8 | 0.5～7.1 | 0.5～5.0 | ||||
保護装置 | 主電源漏電遮断器、ファンモータ過負荷継電器、空焚防止器、温度過昇防止器、冷凍機圧力スイッチ、冷凍機過負荷継電器、冷凍機過熱保護装置、一次側電源逆相検知器、加温ヒータ過負荷保護ヒューズ、加湿ヒータ過負荷保護ヒューズ、制御回路過負荷保護ヒューズ、センサ断線検知機能、温湿度上下限警報機能、インバータ異常検知機能、停電通知アラーム、フィルタ清掃アラーム、ウィック乾燥アラーム、給水タンク水位低下アラーム | ||||||
付属機能 | メモリバックアップ機能､一時停止機能､モニタ機能､自己診断機能､停電復帰保護機能､瞬間停電保持機能､外部警報出力機能、試験終了出力機能、タイムシグナル出力機能、ウエイト機能、試料電源インタロック機能、オートスタート/タイマ機能、室内照明灯自動消灯機能、冷凍機マニュアル運転機能、障害履歴自動保存機能、運転状態常時記録機能、加湿遅延運転機能、常温待機運転機能 | ||||||
本体 | イーサネット用RJ45コネクタ、丸型測定孔（φ50、左側面1ヶ所）、観察窓（10、20型：有効寸法 W210×H303mm、30型：有効寸法 W420×H303mm）、室内照明灯、キャスタ・アジャスタ、冷凍機コンデンサ用防塵フィルタ、水蒸気回収システム、加湿水殺菌装置など | ||||||
付属品 | 取扱説明書（1式）、φ50測定孔用シリコン栓、給水タンク（10、20型：10リットル×1個、30型：10リットル×2個）、ウィックガーゼ（12枚）、検査合格書 | ||||||
低温恒温器 HIFLEX NEO-E FLtype
型式 | FL412N-E | FL422N-E | FL432N-E | FL711N-E | FL721N-E | FL731N-E | FL631N-E |
温度範囲 | -40 ℃～+100℃ | -70 ℃（FL631N-E は-60℃）から+100℃ | |||||
温度上昇時間 | 45分以内 -40 ℃から+100℃まで | 50分以内 -40 ℃から+100℃まで | 45分以内 -40 ℃から+100℃まで | 55 分以内 -70 ℃（FL631N-E は-60℃）から+100℃まで | 70 分以内 -70 ℃（FL631N-E は-60℃）から+100℃まで | 50 分以内 -70 ℃（FL631N-E は-60℃）から+100℃まで | |
温度下降時間 | 40分以内 +20℃から-40℃まで | 45分以内 +20℃から-40℃まで | 40分以内 +20℃から-40℃まで | 90分以内 +20 ℃から-70 ℃まで | 100分以内 +20 ℃から-70 ℃まで | 100分以内 +20 ℃から-60℃まで | |
温度変化速度（上昇） | 3.5℃/分 -26℃から+86℃まで | 3.0℃/分 -26℃から+86℃まで | 4.0℃/分 -26℃から+86℃まで | 3.0℃/分 -53℃から+83℃まで | 2.5℃/分 -53℃から+83℃まで | 3.5℃/分 -53℃から+83℃まで | 3.5℃/分 -44℃から+84℃まで |
温度変化速度（下降） | 3.5℃/分 +86℃から-26℃まで | 3.0℃/分 +86℃から-26℃まで | 3.5℃/分 +86℃から-26℃まで | 2.0℃/分 +83℃から－ 53℃まで | 1.7℃/分 +83℃から-53℃まで | 1.3℃/分 +83℃から-53℃まで | 1.3℃/分 84℃から-44℃まで |
温度変動 | ± 0.3℃ | ||||||
温度勾配 | 3.0℃ | ||||||
空間温度偏差 | 2.5℃ | ||||||
運転可能周囲温度範囲 | +5℃～+40℃ | ||||||
内寸法 （W×H×Dmm） | 600×750×600 | 700×950×700 | 1000×1000×800 | 600×750×600 | 700×950×700 | 1000×1000×800 | |
内容量 （リットル） | 270 | 465 | 800 | 270 | 465 | 800 | |
外寸法 （W×H×Dmm） | 880×1653×1195 | 980×1853×1295 | 1280×1914×1395 | 880×1664×1195 | 980×1864×1295 | 1280×1914×1395 | |
質量（kg） | 305 | 368 | 533 | 395 | 458 | 623 | |
外装鋼板 | ボンデ鋼板 （焼付塗装仕上げ） | ||||||
内槽鋼板 | ステンレス鋼板 （SUS304） | ||||||
送風機 | シロッコファン | ||||||
冷凍機 | DCインバータ制御空冷ロータリ冷凍機 | DC インバータ制御空冷ロータリ冷凍機×2基 | DCインバータ制御空冷ロータリ冷凍機、及び定速ロータリ冷凍機（2元冷凍方式） | ||||
冷媒 | R-448A | R-448A+HFC-23 | R-448A+R-469A | ||||
加温ヒータ | ニクロムストリップヒータ | ||||||
冷却器 | プレートフィンコイル | ||||||
制御センサ | JIS C1604 3線式測温抵抗体 Pt100 | ||||||
制御方式 | PID制御 | ||||||
表示方式 | LED表示 | ||||||
表示分解能 | 0.1℃ | ||||||
設定方式 | 本体表示器を用いたキーイン方式/スマートコネクト（オプション）またはWebブラウザ搭載の端末による入力方式 | ||||||
メモリ容量 | 8GB | ||||||
イーサネット | 10BASE-T/100BASE-TX AUTO-MDIX対応 RJ45コネクタ×1チャンネル | ||||||
USB | USB2.0 TYPE A コネクタ×2チャンネル | ||||||
電源 | AC200V 3φ 50/60Hz 電圧変動幅±10％ | ||||||
最大負荷電流 （A） | 20 | 33 | 26 | 27 | 35 | ||
運転電流 （A） | 13 | 24 | 18 | 26 | |||
排熱量 （kW） | 0.5～4.8 | 0.5～7.1 | 0.5～5.0 | ||||
保護装置 | 主電源漏電遮断器､ファンモータ過負荷継電器、温度過昇防止器、冷凍機圧力スイッチ､冷凍機過負荷継電器、冷凍機過熱保護装置、一次側電源逆相検知器、加温ヒータ過負荷保護ヒューズ、制御回路過負荷保護ヒューズ、センサ断線検知機能、温度上下限警報機能、インバータ異常検知機能、停電通知アラーム、フィルタ清掃アラーム | ||||||
付属機能 | メモリバックアップ機能､ 一時停止機能､モニタ機能、自己診断機能、停電復帰保護機能、瞬間停電保持機能､外部警報出力機能、試験終了出力機能、タイムシグナル出力機能、ウエイト機能、試料電源インタロック機能、オートスタート/タイマ機能、室内照明灯自動消灯機能、冷凍機マニュアル運転機能、障害履歴自動保存機能、運転状態常時記録機能、常温待機運転機能 | ||||||
本体 | イーサネット用RJ45コネクタ、丸型測定孔（φ50、左側面1ヶ所）、観察窓（10、20型：有効寸法 W210×H303mm、30型：有効寸法 W420×H303mm）、室内照明灯、キャスタ・アジャスタ、冷凍機コンデンサ用防塵フィルタなど | ||||||
付属品 | 取扱説明書（1式）、φ50測定孔用シリコン栓、検査合格書 | ||||||
